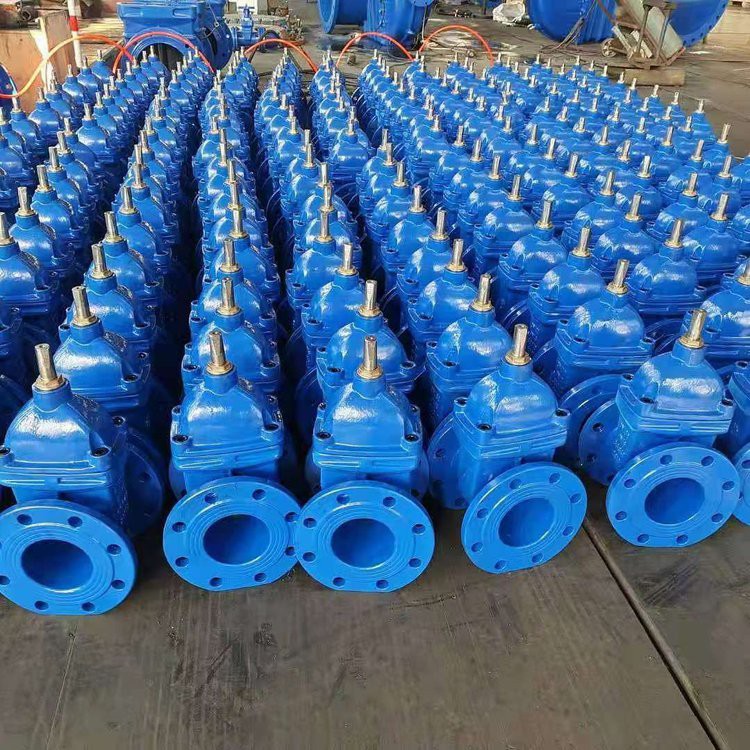

صمام البوابة الجذعية غير الحلقية
يستخدم صمام بوابة الساق غير الصاعد وظيفة التعويض للبوابة المرنة لتحقيق تأثير الختم الجيد. يتميز الصمام بخصائص الطلاء المطاطي العام ، ومقاومة التآكل ، وليس من السهل كسره وعمر خدمة طويل.
الوصف
يستخدم صمام بوابة الساق غير الصاعد وظيفة التعويض للبوابة المرنة لتحقيق تأثير الختم الجيد. يتميز الصمام بخصائص الطلاء المطاطي العام ، ومقاومة التآكل ، وليس من السهل كسره وعمر خدمة طويل. يمكن استخدامه على نطاق واسع في خطوط أنابيب السوائل مثل مياه الصنبور ، والصرف الصحي ، والبناء ، والغذاء ، والطاقة الكهربائية ، والأدوية ، والمعادن ، والمنسوجات الخفيفة ، ونظام مصدر الطاقة وما إلى ذلك.
صمام حديد الدكتايل الذي يلبي أو يفوق متطلبات AWWA C509. نظرًا لأنها جميعًا من حديد الدكتايل ، فإنها تلبي أيضًا متطلبات AWWA C515 أو تتجاوزها. تتوفر الصمامات في جميع التكوينات النهائية بما في ذلك النهايات المحززة وصمامات التنصت ونظام التشغيل& ؛ Y. يتم اختبار كل صمام بنسبة 100٪ بعد AWWA C509 ، بما في ذلك اختبار الضغط المنخفض. جميع الصمامات معتمدة من NSF 61 و NSF 372 ، والتي تلبي جميع متطلبات قانون مياه الشرب الآمنة.
نطاق تصميم صمام البوابة غير الصاعد GZP هو كما يلي:
وتشمل الميزات:
● تصنيف الضغط عند 200 رطل لكل بوصة مربعة (2 –12 ″)
● متوفر بمقاسات من 2 إلى 24
● إسفين صلب
● تصنيف الضغط عند 150 رطل لكل بوصة مربعة (14 –24)
● ساق غير صاعدة
● غطاء المحرك انسحب
نهاية الاتصال:
● ذات حواف (FLG)
أبعاد وجها لوجه:
● يتوافق مع ANSI B16.10 (125 رطلاً)
المعايير:
● يتوافق مع MSS SP-70
الشفاه: BS EN 1092-2 PN 16
التصميم: DIN 3352 طول الوجه: BS 5163
التثبيت: أفقي
التطبيقات • إمدادات المياه • مياه الشرب • أنظمة مكافحة الحرائق • محطات معالجة مياه الصرف الصحي
تلبيس الإيبوكسي مناسب لتطبيقات مياه الشرب.
معلومات تقنية | |
معيار التصميم | MSS SP-70 ، AWWA C515 |
مادة الجسم | حديد الزهر أو حديد الدكتايل |
نطاق الضغوط | فئة 150 رطل PN10 / PN16 |
نطاق الحجم | 2&أمبير ؛ ردقوو] ؛ إلى 24&أمبير ؛ ردقوو] ؛ DN50 إلى DN600 |
وجها لوجه | ANSI B 16.10 (125 رطلاً) ， BS 5163 |
حواف RF ، FF ينتهي | ASME B16.5 ≤ DN600 (24&مثل ؛) |
نطاق درجة حرارة | -29°~120°C |
ميزة التصميم | |
بناء | ختم الضغط ， بونيه انسحب |
نوع الوتد | إسفين مرن ، |
تصميم الجذعية | الجذع غير الصاعد |
مقعد الختم | ممحاة ، |
تشغيل الصمام | تروس ، تعمل بالهواء المضغوط ، هيدروليكي ، محركات كهربائية. |
عن طريق التمريرات ، أجهزة القفل ، الجذع الممتد ، إلخ | |
تصميم آمن للحريق | API 607، BS 6755 |
التفتيش والاختبار | |
الفحص العيني | MSS SP-55 ، AWWA C509 |
فحص المواد | اختبار PMI ---- التحليل الكيميائي |
اختبار HB - اختبار الصلابة | |
UT - اختبار بالموجات فوق الصوتية | |
RT - RadiographicTest | |
MT - اختبار مغناطيسي | |
اختبار NDT غير مدمر | |
فحص الأبعاد | حسب المخططات |
فحص واختبار الصمام | API 598، DIN 3230، EN 12266، BS 5146 |
مواد
غطاء محرك السيارة ： حديد الدكتايل GGG40 ، EN-GJS-400
إسفين ： حديد الدكتايل GGG40 ، EN-GJS-400 EPDM مغطى
العجلة اليدوية ： حديد الدكتايل GGG40 ، EN-GJS-400
الجذعية ： فولاذ مقاوم للصدأ X 20 CR 13
المقعد الجذعي ： EPDM
حشية بونيه EPDM
دهان ايبوكسي 250 mcr
هذه الصمامات مناسبة للتركيب في محطات مياه الشرب ، فهي مطلية داخليًا وخارجيًا بطلاء مسحوق الإيبوكسي ، وليست سامة. صمامات البوابة هذه عبارة عن لولب داخلي ، وساق غير صاعد من الفولاذ المقاوم للصدأ AISI 420 ، إسفين مبركن في EPDM ، مع قضبان منزلقة على الجسم. صمامات البوابة ذات المقاعد الناعمة هي تجويف كامل ، ولا يوجد انخفاض في الضغط ، ولا تحتاج إلى أي صيانة. تعمل بعجلة يدوية ، وهي مناسبة عند الطلب لمشغل كهربائي بشفة مخرج ISO 5210 F10 / F14. طول وجهًا لوجه وفقًا لمعيار BS 5163.
