صمامات الكرة الأرضية الفولاذية المزورة

معدل ضغط درجة حرارة الكربون الصلب ：

CL150-285 رطل لكل بوصة مربعة @ 100 أوم

CL300-740 رطل لكل بوصة مربعة @ 100 أوم

CL600-1480 PSI @ 100 ℉

CL800-1975P.SI@100 ℉

CL1500-285P.SI@100 ℉

معايير التطبيق

1. يتوافق التصميم والتصنيع مع: API602 、 BS5352 、 ANSIB16.34 ؛

2. ينتهي الاتصال تتوافق مع ؛

(1) البعد الملحوم بالمقبس يتوافق مع ANSI B16.11، JB / T1751

(2) أبعاد نهايات البراغي تتوافق مع ANSI B1.20.1 ، JB / T7306

(3) اللحام التناكبي متوافق مع ANSI B16.25 ، JB / T12224

(4) أطراف ذات حواف تتوافق مع ANSI B16.5 ، JB79.4

3. يتوافق الاختبار والفحص مع: API 598، GB / T13927JB / T9092

4. ميزات الهيكل: （BB) / （OS&؛ Y) غطاء المحرك المسدود ، اللولب الخارجي والنير （WB) / （OS&؛ Y) غطاء المحرك الملحوم ، المسمار الخارجي والنير

5. تتوافق مواد علوم المواد مع أحكام ANSI / ASTM الخاصة بـ.

6. المواد الرئيسية: A105 ؛ LF2 ؛ F11؛ F22؛ 304 (L)؛ 316 (L)؛ F347؛ F321؛ F51؛ Monel 20 سبيكة.

يشير صمام الكرة الأرضية إلى قطعة الإغلاق (القرص) على طول الخط المركزي لحركة مقعد الصمام. وفقًا للشكل المتحرك للقرص ، فإن تغيير فتحة مقعد الصمام يتناسب طرديًا مع ضربة القرص.

نظرًا لهذا النوع من فتح أو إغلاق جذع الصمام ، فإن السكتة الدماغية المفتوحة أو المغلقة قصيرة نسبيًا ، ولها وظيفة قطع موثوقة للغاية ، وبسبب تغيير فتحة مقعد الصمام وتكون شوط القرص متناسبًا بشكل مباشر ، ومناسب جدًا لتنظيم التدفق. لذلك يعتبر هذا النوع من الصمامات مثاليًا للاستخدام كقاطع أو منظم وخنق.

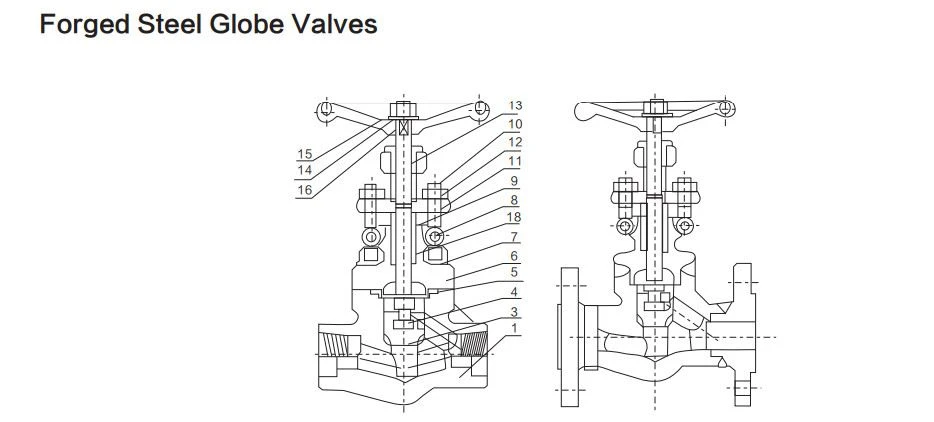

بناء صمام الكرة الأرضية

عادةً ما تحتوي الصمامات الكروية على سيقان صاعدة ، وتكون الأحجام الأكبر من البناء اللولبي والنير الخارجي. مكونات صمام الكرة الأرضية مماثلة لتلك الموجودة في صمام البوابة. يحتوي هذا النوع من الصمامات على مقاعد مستوية موازية لخط التدفق أو مائلة.

مزايا صمام الكرة الأرضية

قدرة جيدة على الاغلاق
قدرة الخنق المعتدلة إلى الجيدة
سكتة دماغية أقصر (مقارنة بصمام بوابة)
متوفر في أنماط tee و wye وزاوية ، كل منها يوفر إمكانات فريدة
من السهل تجهيز أو إعادة ظهور المقاعد
مع عدم توصيل القرص بالجذع ، يمكن استخدام الصمام كصمام فحص إيقاف

مبدأ الاختيار هو:

1. يجب أن يختار خط الأنابيب أو الجهاز متوسط ​​درجة الحرارة العالية والضغط العالي الصمام الحابس. مثل محطات الطاقة الحرارية ومحطات الطاقة النووية وأنظمة البتروكيماويات ذات درجة الحرارة العالية وخط أنابيب الضغط العالي.

2. متطلبات مقاومة الحمل الحراري لخط الأنابيب ليست خط أنابيب صارم. حيث لا يؤخذ فقدان الضغط في الاعتبار.

3. يمكن للصمامات الصغيرة أن تختار صمام إبرة ، صمام أداة ، صمام أخذ العينات ، صمام قياس الضغط ، إلخ.

4. هناك تعديل التدفق أو تعديل الضغط ، لكن دقة الضبط ليست عالية ، وقطر خط الأنابيب صغير نسبيًا ، مثل الممر الاسمي لخط الأنابيب 50mm ، يجب تحديده.

5. يجب أن يختار الإنتاج الصناعي الصناعي للأسمدة الكيماوية الصغيرة والأسمدة الكيماوية الكبيرة الضغط الاسمي PN160 الضغط الاسمي 16MPa أو PN320 الضغط الاسمي 32MPa صمام الكرة الأرضية ذو الضغط العالي أو صمام الخانق ذو الضغط العالي.

6. طريقة باير الألومينا في إنتاج ورشة إزالة الدهون ، سهلة لف خط أنابيب التكويك ، سهولة اختيار نوع جسم الصمام المنفصل ، يمكن إزالة المقعد ، زوج إحكام الكربيد من صمام دائري التدفق المستقيم أو صمام خانق التدفق المستقيم.

7. في هندسة إمداد المياه والتزويد الحراري للبناء الحضري ، يمكن استخدام صمام القطع أو صمام التوازن أو صمام الغطاس لخطوط الأنابيب الأصغر ذات الممر الاسمي ، مثل خطوط الأنابيب ذات الممر الاسمي أقل من 150 مم.

يمكن تقسيم الصمامات الكروية إلى صمامات كروية مباشرة ، وصمامات زاوية كروية ، وصمامات كروية ذات تدفق مستقيم ، وصمامات كروية بمكبس وفقًا لطرق التصنيف المختلفة.
